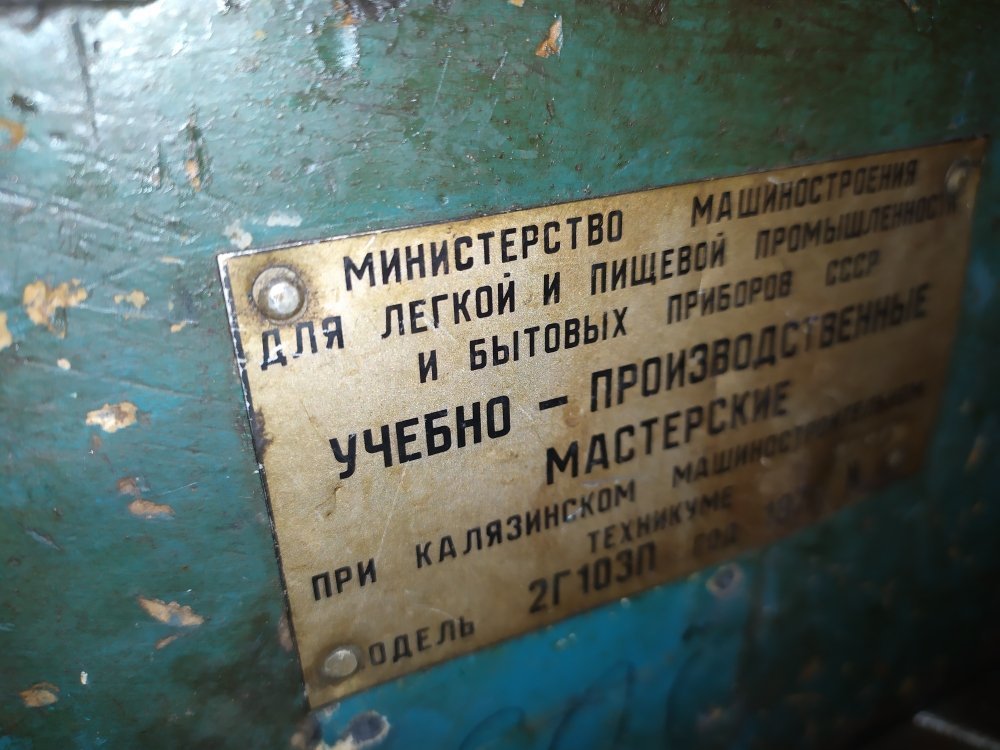

настольно сверлильные 2Г103П,2А106, 2Н106П, 2М112

Вертикально-сверлильный 2А135, 2Н135

Вертикально-сверлильный 2А125, 2Н125

Вертикально-сверлильный WKA-25

Радиально-сверлильный 2Е52

Радиально-сверлильный 2К52

Радиально-сверлильный 2Л53У

Радиально-сверлильный 2532Л

Радиально-сверлильный 2А554

Радиально-сверлильный 2М55

Координатно-расточной 2410

Координатно-расточной HAUSER

координатно-расточной станок ASEA ( Швеция )

Горизонтально- расточной W9A (TOS)

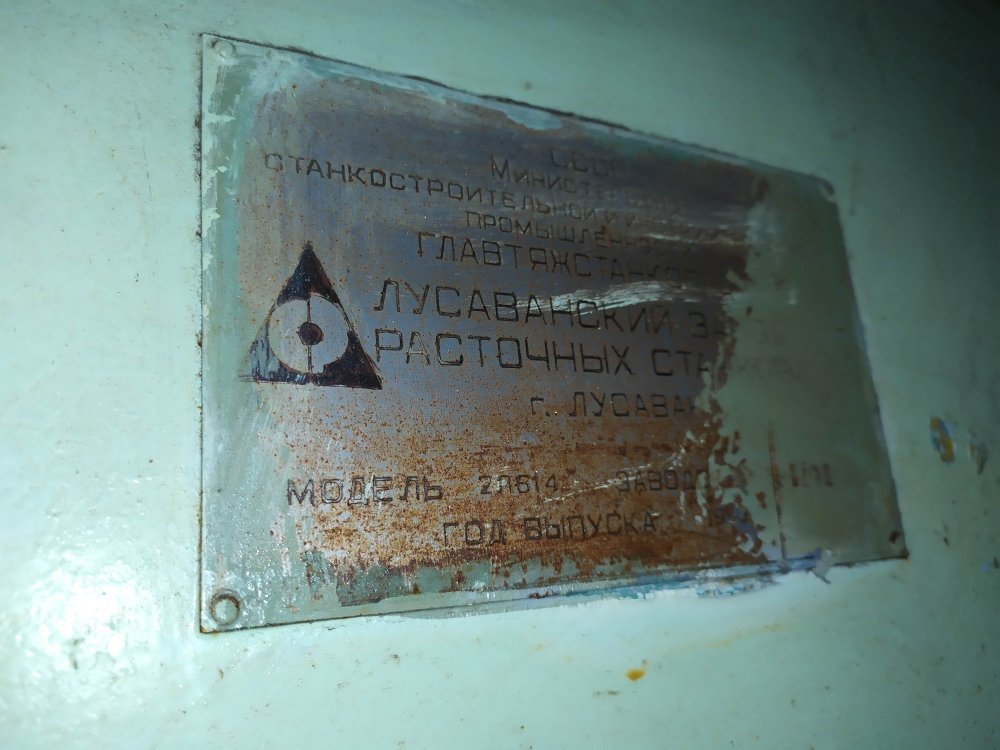

Горизонтально- расточной 2Л614

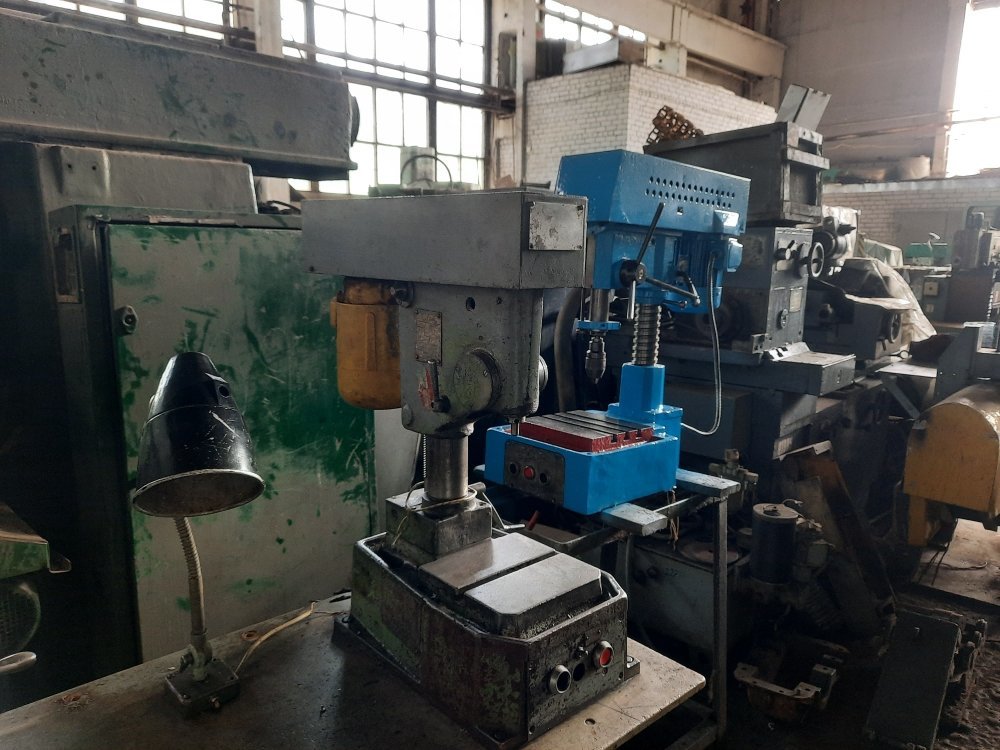

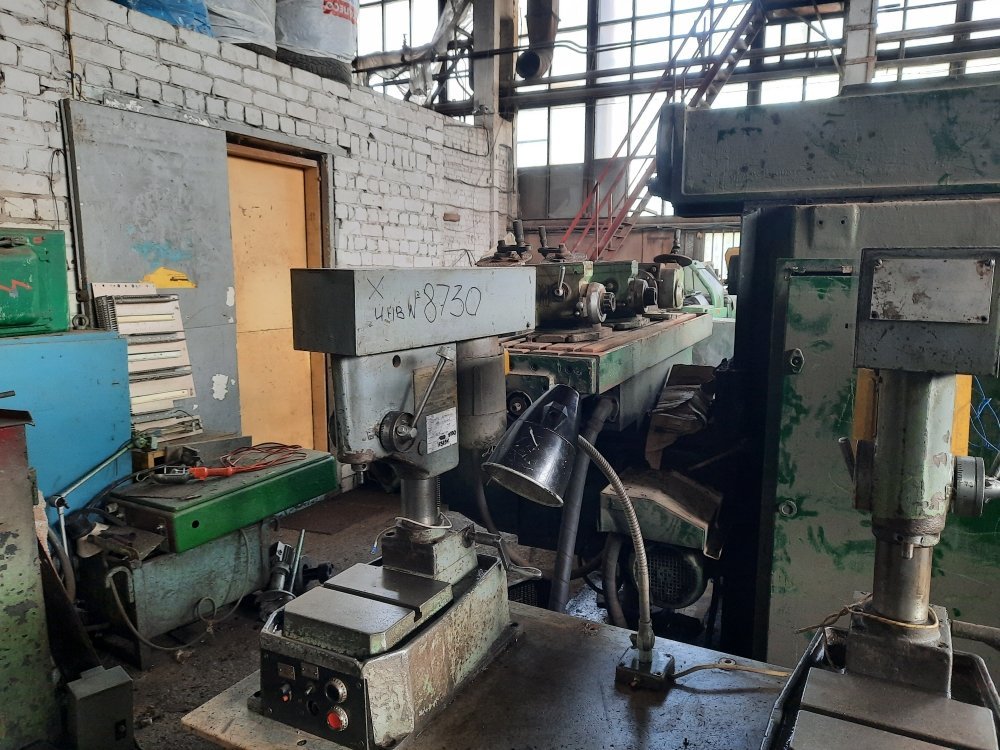

Сверлильный станок 2М112 предназначен для сверления отверстий в деталях из черных и цветных металлов, а также других материалов, диаметром не более 12 мм. Простота конструкции обеспечивает легкость управления, надежность и долговечность станков. Отсчет глубины обработки производится по круговому лимбу штурвала.

Технические данные и характеристики настольного сверлильного станка 2М112Диаметр сверления в стали 45 ГОСТ 1050-88, мм             12

Вылет шпинделя (расстояние от оси

шпинделя до образующей колонны), мм         190

Размер конуса шпинделя наружный по ГОСТ 9953-82 B18

Наибольшее перемещение шпинделя, мм       100

Цена деления лимба, мм          1

Расстояние от торца шпинделя

до рабочей поверхности стола, мм      50…400

Размеры рабочей поверхности стола, мм         200 х 250

Количество Т-образных пазов 3

Расстояние между пазами, мм              50

Ширина пазов, мм        14

Число скоростей шпинделя      5

Число оборотов, об/мин           450…4500

Подача при сверлении               ручная

Мощность электродвигателя, кВт         0,55

Частота вращения, об/мин.     1500

Напряжение питания, В             380

Габаритные размеры, мм          770 x 370x 950

Масса станка, кг не более         120

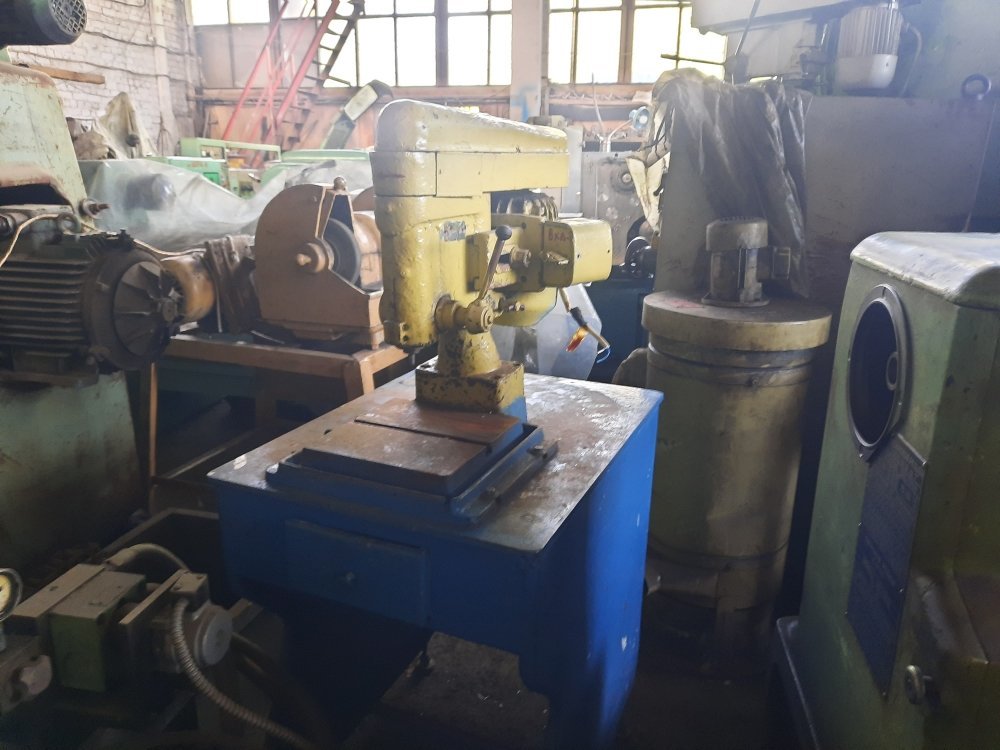

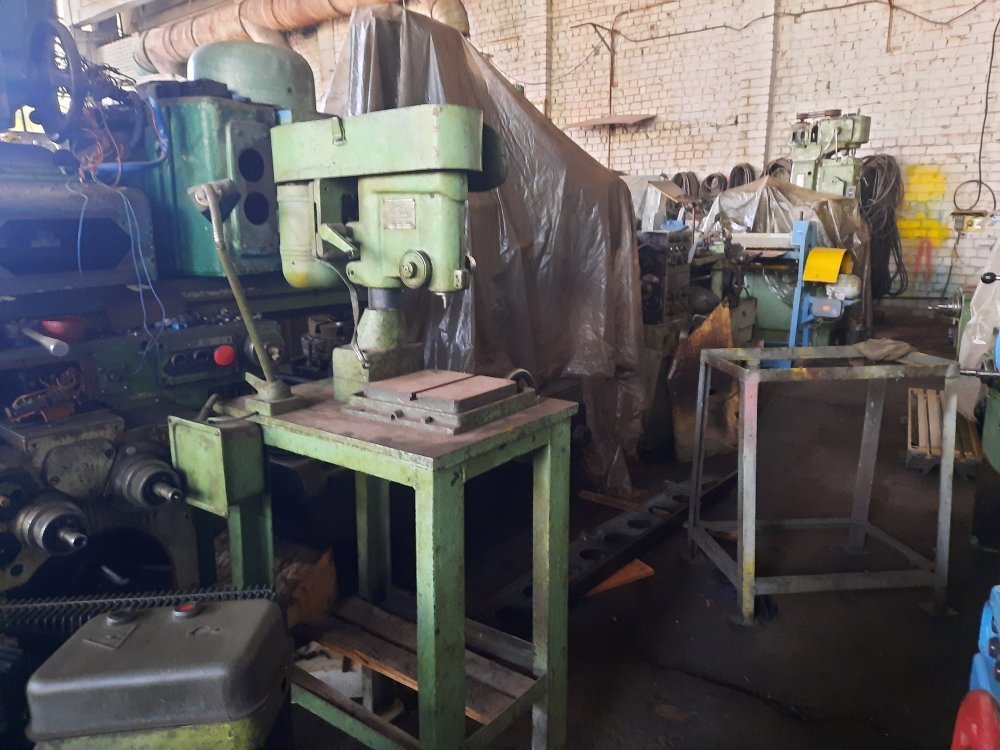

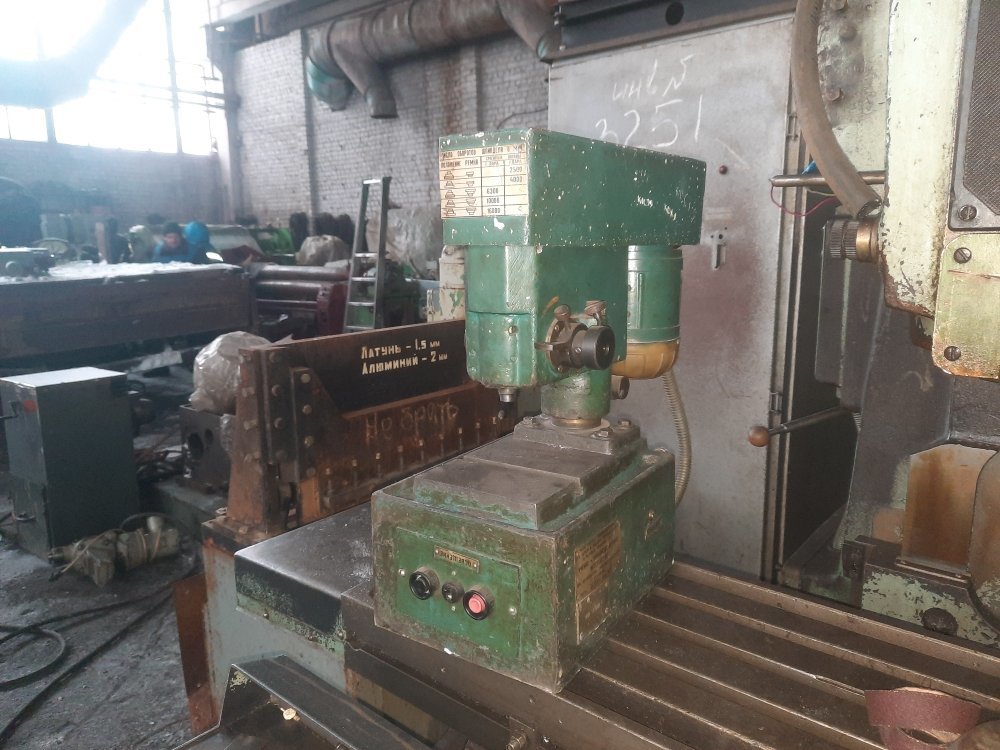

Станок настольно-сверлильный одношпиндельный 2Н106П

Технические характеристики:

Станки модели 2н106п предназначены для сверления отверстий в изделиях из черных, цветных металлов и неметаллических материалов.

 Наибольший условный диаметр сверления в стали 45, мм 6

 Ширина рабочей поверхности стола, мм 200

 Наибольшее перемещение шпинделя, мм 130

Точность П

 Мощность 0,4

 Габариты 560x405x625

 Масса 80

 Минимальная частота вращения шпинделя, об/мин: 1000

 Максимальная частота вращения шпинделя, об/мин: 8000

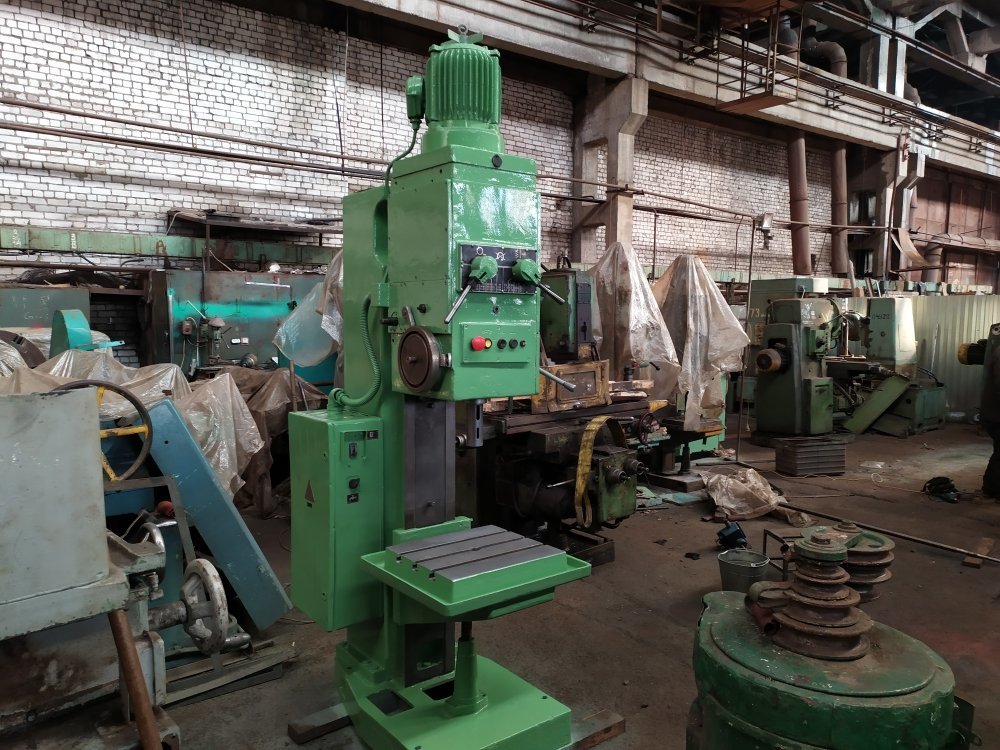

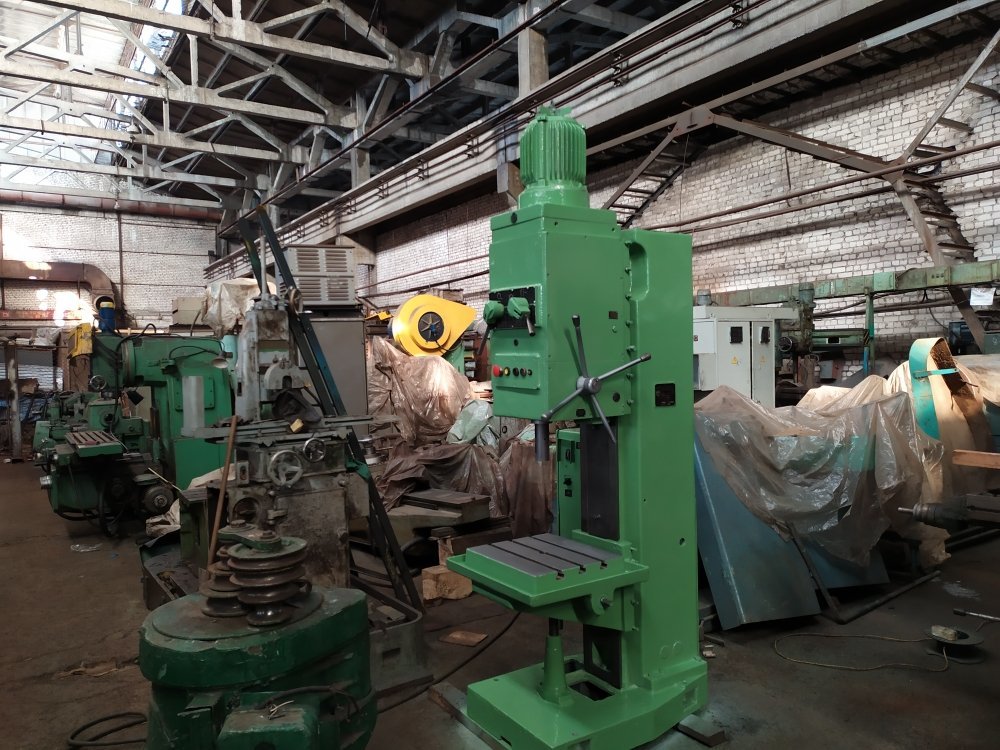

Станок вертикально-сверлильный 2Н125

Станки модели 2н125 предназначены для сверления, рассверливания, зенкования, развертывания, нарезания резьбы; применяется в условиях единичного и серийного производства

Класс точности Н

Наибольший диаметр сверления в стали 45 ГОСТ 1050-74, мм 25

Размеры конуса шпинделя по ГОСТ 25557-82 Морзе 3

Расстояние от оси шпинделя до направляющих колонны, мм 250

Наибольший ход шпинделя, мм 200

Расстояние от торца шпинделя, мм:

- до стола 60-700

- до плиты 690-1060

Наибольшее (установочное) перемещение сверлильной головки, мм 170

Перемещение шпинделя за один оборот штурвала, мм 122.46

Рабочая поверхность стола, мм 400x450

Наибольший ход стола, мм 270

- высота 2350

- ширина 785

- длина 915

Масса станка, кг 880

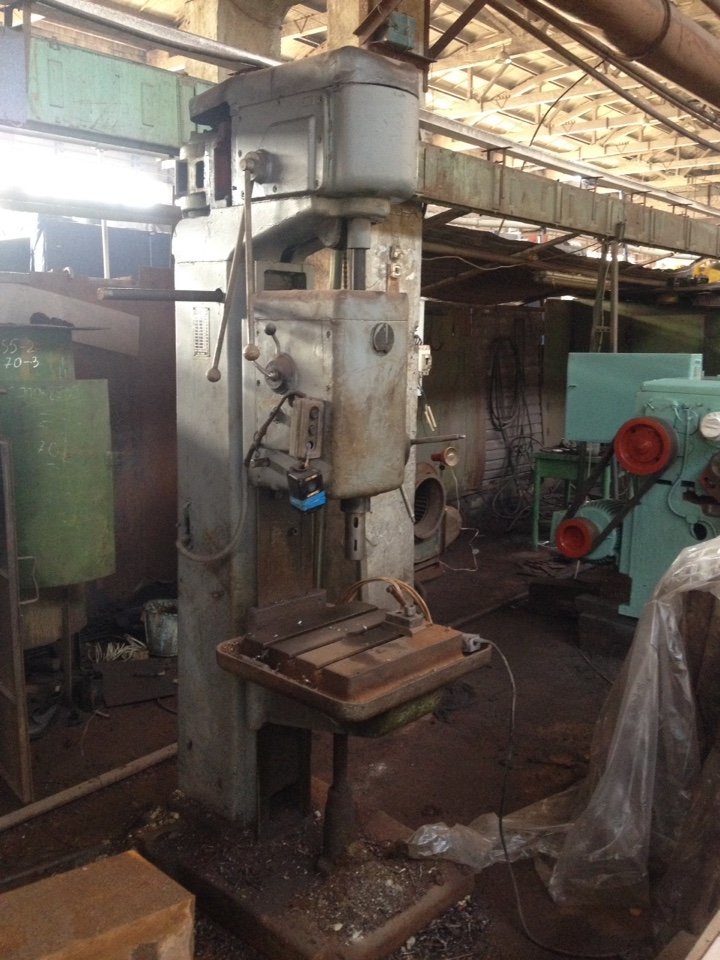

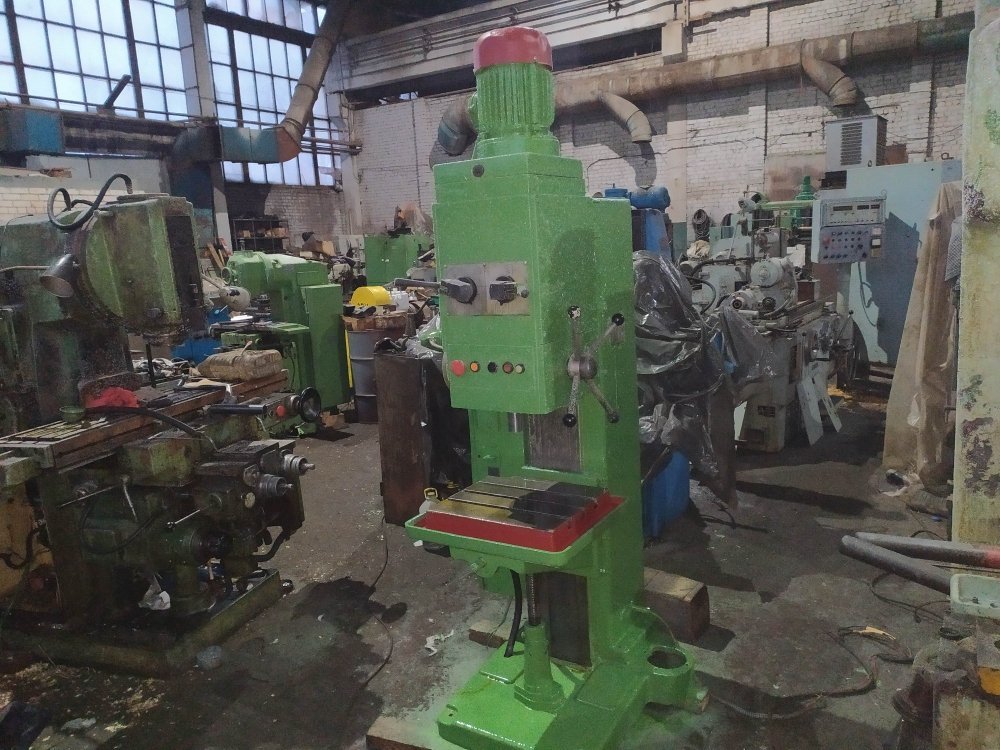

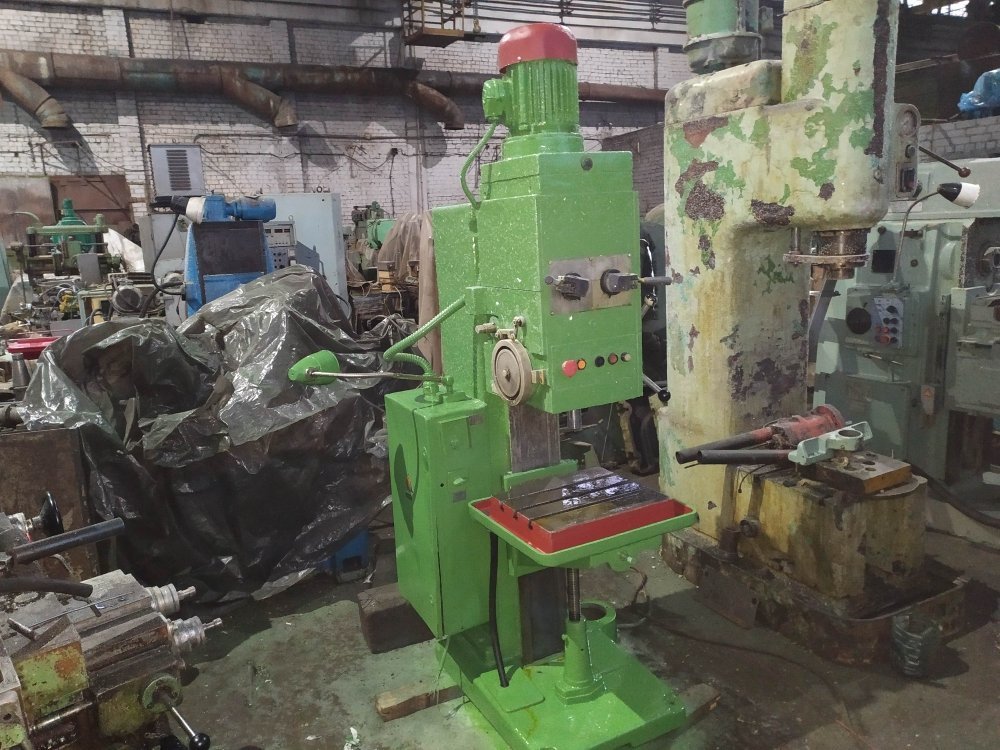

Вертикально-сверлильный станок модели 2Н135 предназначен для выполнения следующих видов работ: сверления, рассверливания, зенкования, зенкерования, развертывания, растачивания, нарезания резьбы машинными метчиками.

 Максимальный диаметр сверления, мм          35

Пределы диаметра нарезаемой резьбы в стали средней твердости   М3...М33

Конус шпинделя            Морзе                    4

Пределы частот вращения шпинделя, мин-1   31,5...4000 или 31,5...1400

Пределы величин подач шпинделя, мм/мин   0,1...1,6

Размеры рабочей поверхности подъемного стола, мм             500 x 500

Размеры рабочей поверхности накладного стола, мм              250х630

Габариты станка, мм    1080x1470x3000

Масса станка, кг             1200
