Продам Шипорезный станок шс 6.61 для сращивания

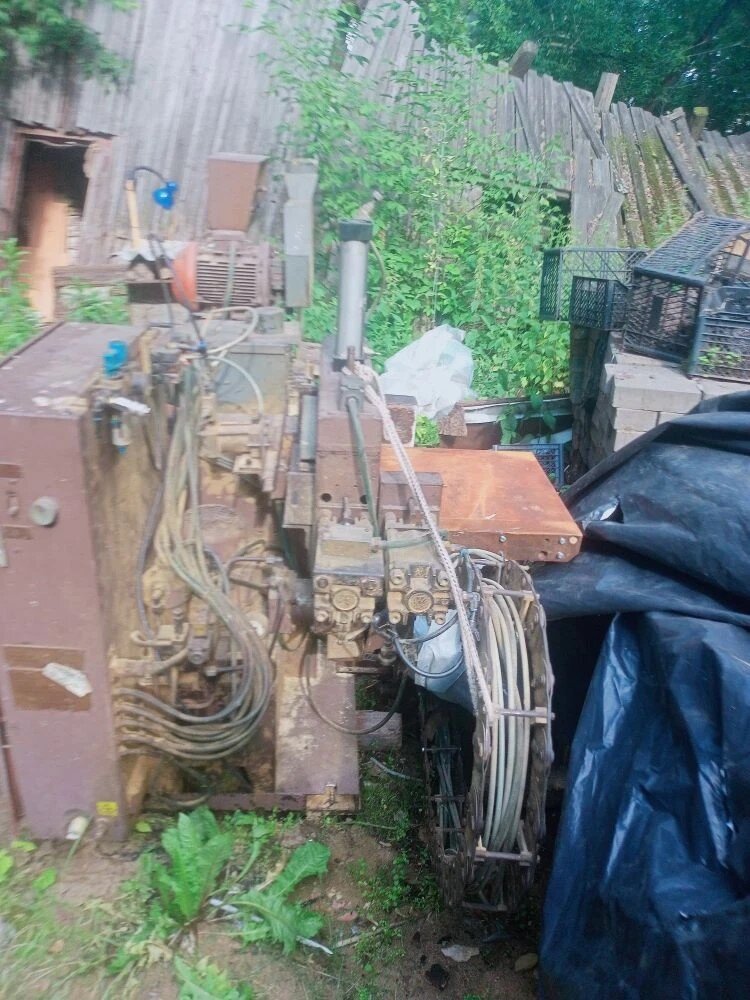

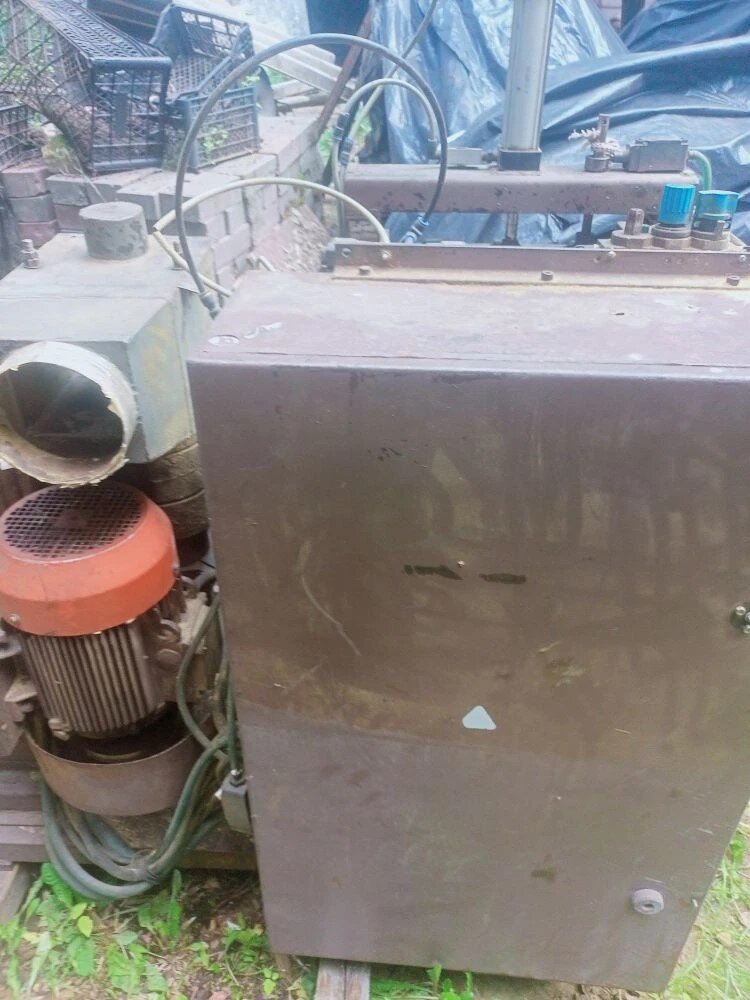

Станок шипорезный

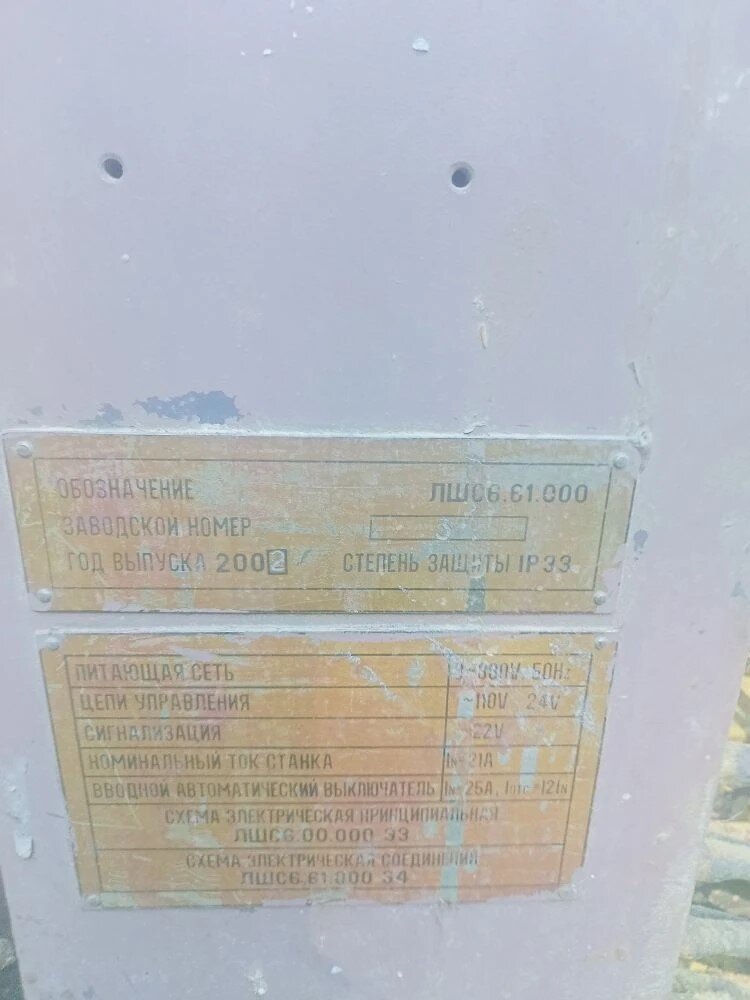

модель: ЛШС6.61.000

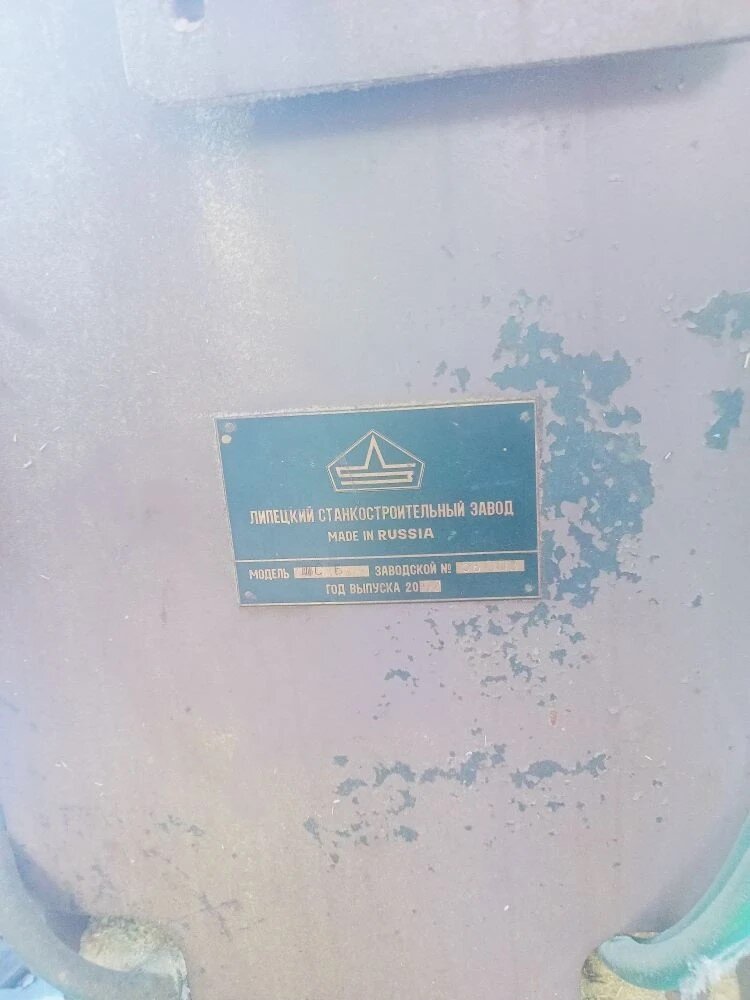

производитель: Липецкий Станкостроительный Завод
год выпуска: 2002г.

Возможно бартер на пиломатериал (погонажные изделия)

• Предназначен для нарезания зубчатых шипов в соответствии с ГОСТ19144-90 (микрошип) для дальнейшего сращивания по длине на зубчато-клеевое соединение.

• Стол поворотный, движение стола происходит автоматически.

• Для перемещения стола используются линейные направляющие, что повышает точность обработки и снижает трение, а, следовательно, износ оборудования и энергозатраты.

• Рабочие органы:

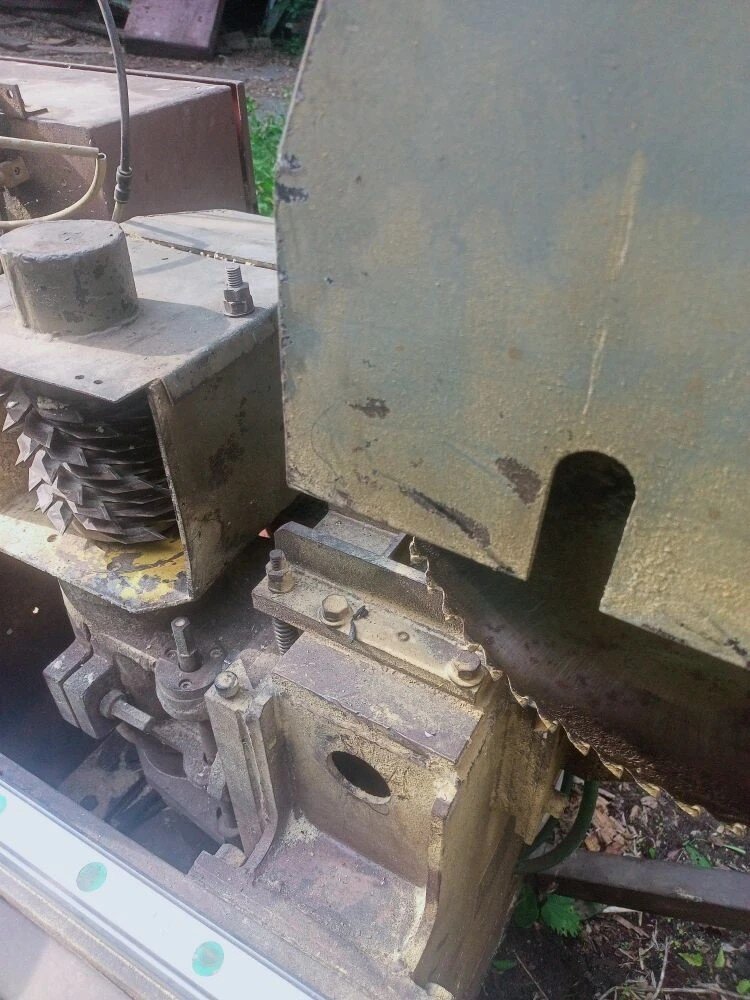

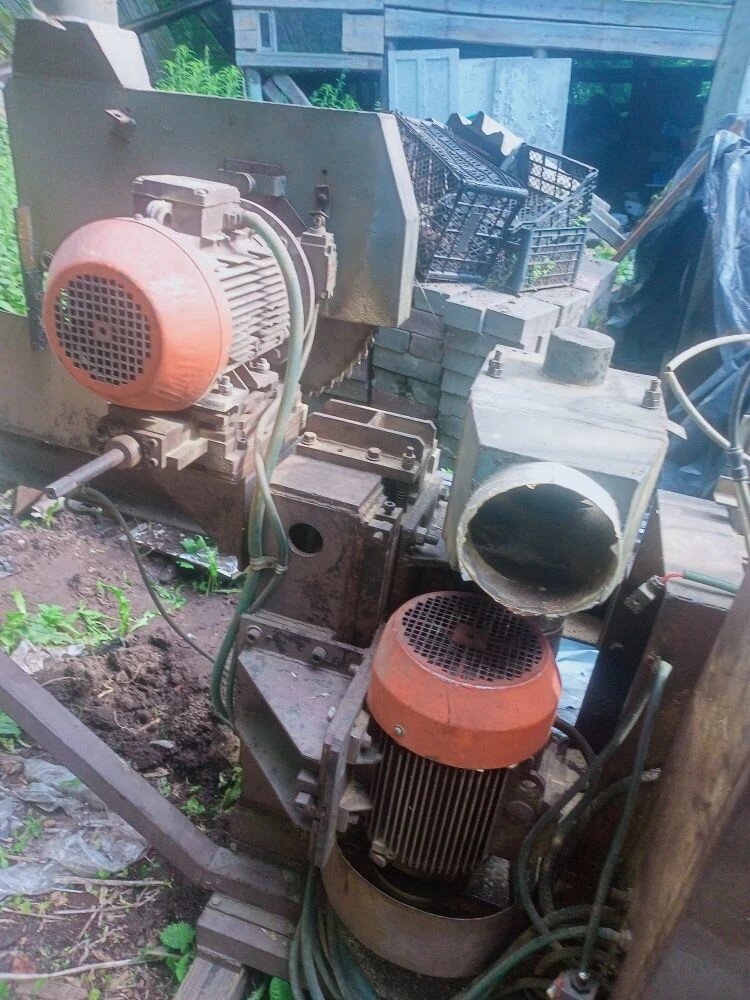

- пильный суппорт, предназначенный для формирования торца заготовки (обработка происходит дисковой пилой, работающей от эл. двигателя), который можно поднастроить по оси, перпендикулярной движению каретки; - фрезерный суппорт, предназначенный для нарезания шипа на торце заготовки. Фрезерный суппорт представляет собой шпиндельный узел с опорами в виде двух пар дуплексированных подшипников, плоскоременной передачи и эл. двигателя с частотой вращения 6000 об/мин. Высота набора инструмента 125 мм (высота может быть изменена по желанию). Возможно небольшое перемещение по вертикали фрезерного суппорта (поднастройка).

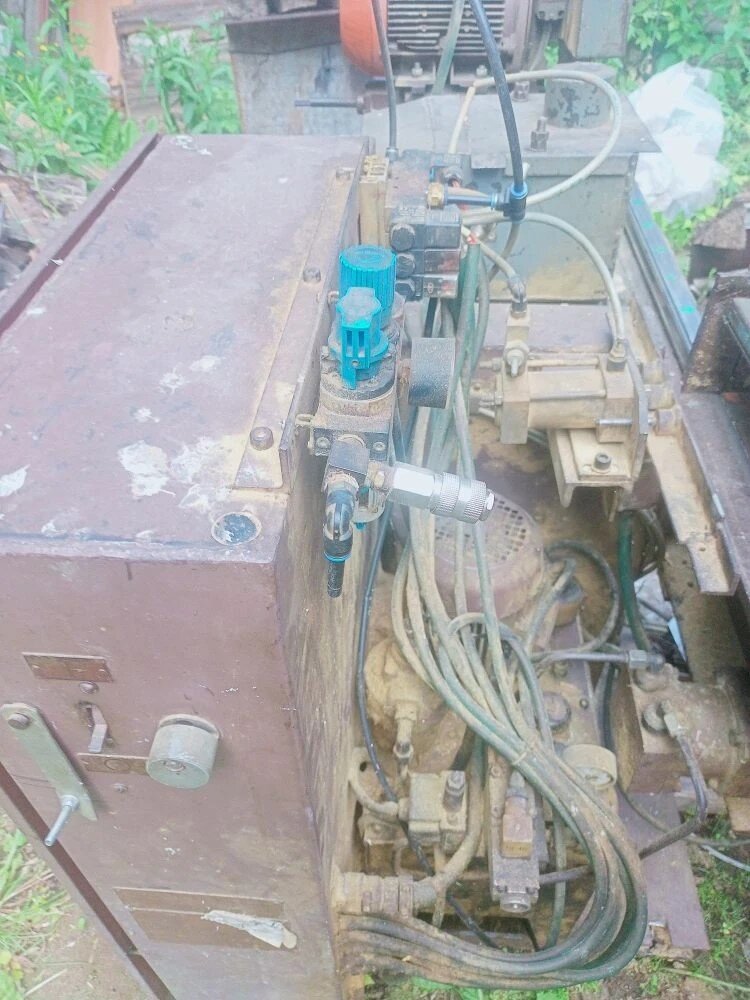

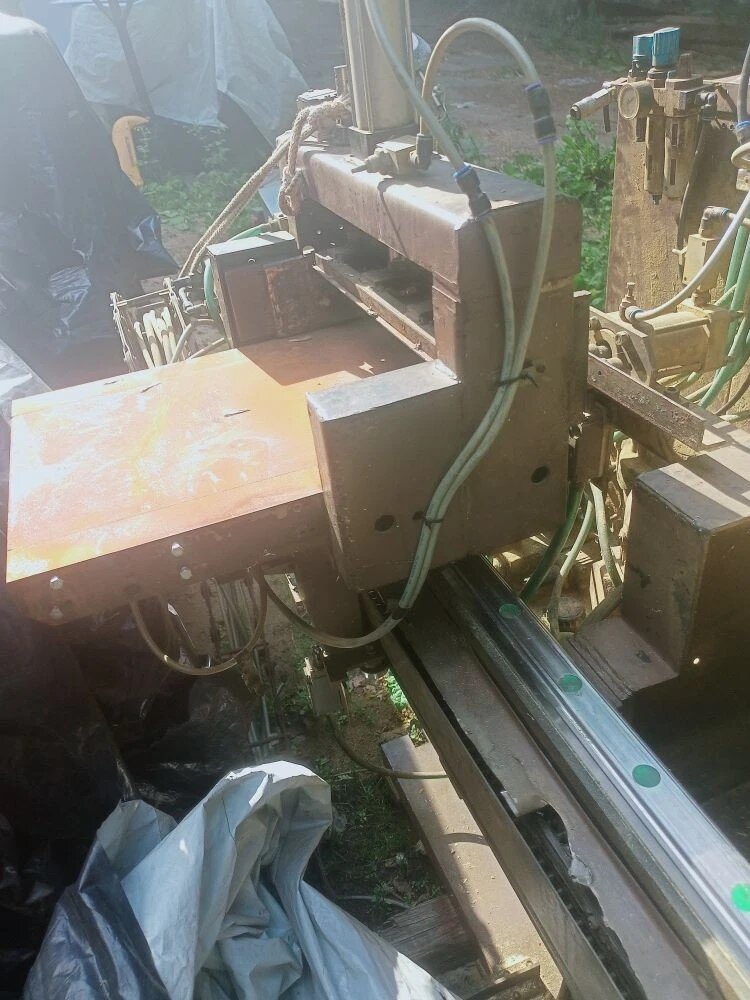

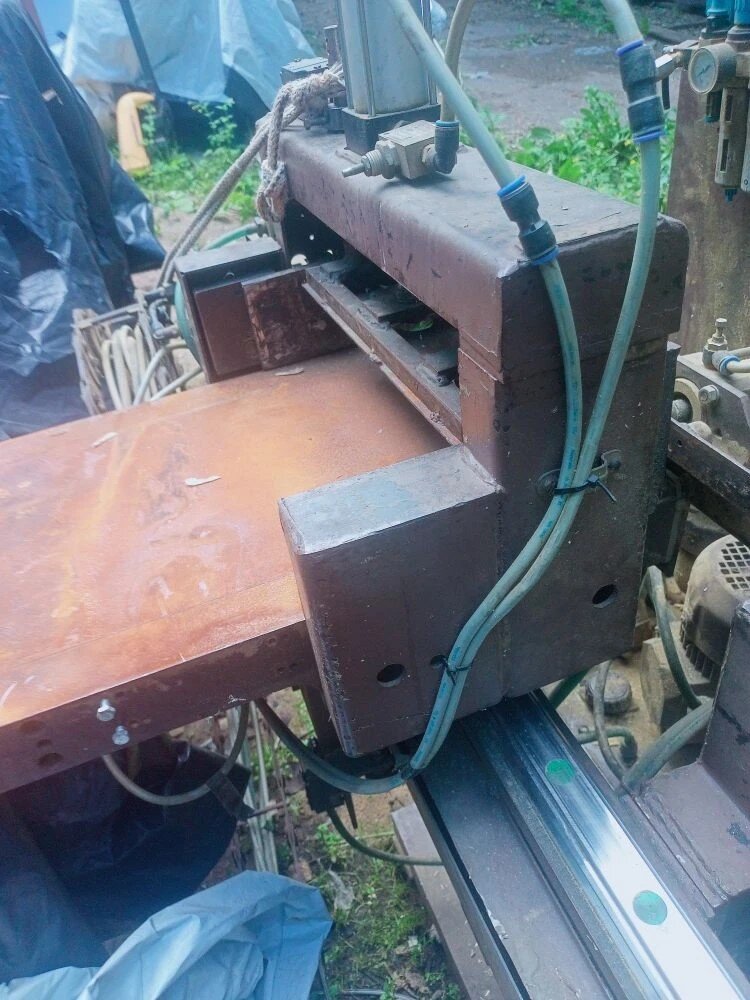

- направляющая балка с кареткой, движение которой автоматизировано (осуществляется при помощи цепного контура с приводом от гидромотора). • Прижим заготовки на рабочем столе происходит по вертикали и горизонтали пневмоцилиндрами. Наибольшая длинна заготовки 700 мм.

• Все рабочие органы станка имеют защитные кожухи и ограждения с электроблокировками, обеспечивающие безопасность работы на станке и исключающие возможность пуска станка при снятых защитных кожухах или поднятом ограждении.

• Технологический цикл обработки детали:

1. Набор пакета заготовок

2. Прижим пакета

3. Подача под пильный суппорт - обработка торца

4. Подача в зону нарезки микрошипа - нарезка микрошипа

5. Разворот стола на 180° в конце хода каретки

6. Возврат каретки в исходное положение

7. Разжим пакета, сдвиг до упора

8. Далее повтор п.п. 2,3,4,5

9. Цикл закончен
