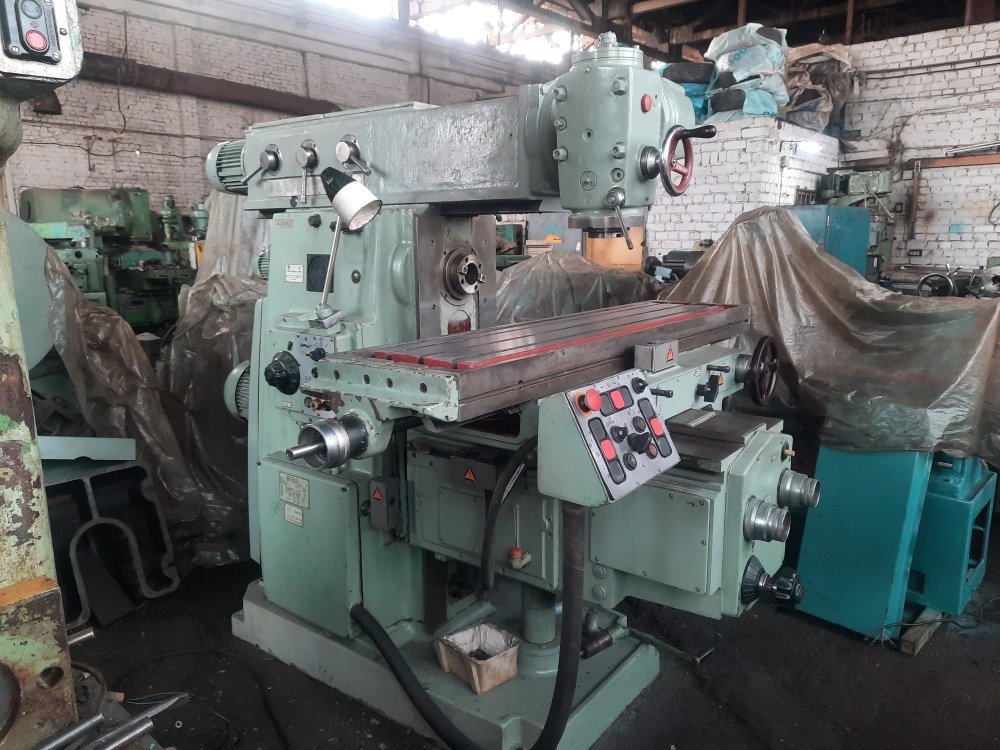

Широкоуниверсальный фрезерный станок 6Т83Ш

Широкоуниверсальный фрезерный станок 6Т83Ш

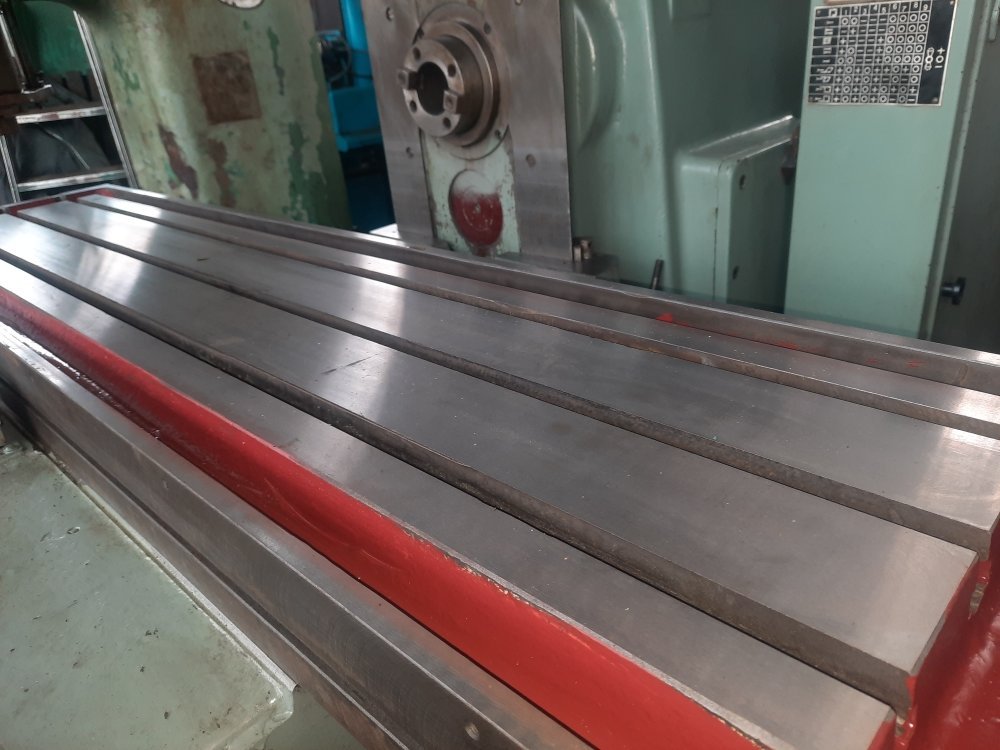

Размеры рабочей поверхности стола, мм         1600х400

Наибольшее перемещение стола, мм:

- продольное    1000

- поперечное    400

-вертикальное 420

Расстояние от оси горизонтального (торца вертикального) шпинделя до рабочей поверхности стола, мм           30-450

Расстояние от оси горизонтального шпинделя до направляющих хобота, мм             190

Пределы частот вращения шпинделя, мин-1:

-основного       31,5-1600

-накладной и поворотной головок       50-1600

Диапазон подач стола, мм/мин:

-продольных и поперечных      12,5-1600

-вертикальных 4,1-530

Наибольшая масса обрабатываемой детали (с приспособлением), кг              630

Мощность электро-двигателей приводов, КВт:

-основного шпинделя 11

-накладной и поворотной головок       3

-подач стола     3

Конус шпинделя по ГОСТ 30064-93

-основного       N50

-накладной и поворотной головок       N40

Угол поворота стола вокруг вертикальной оси, град.  -

Габаритные размеры станка, мм

- длина                             2570

- ширина            2252

- высота             2040

Масса станка с электрооборудованием, кг      4400
