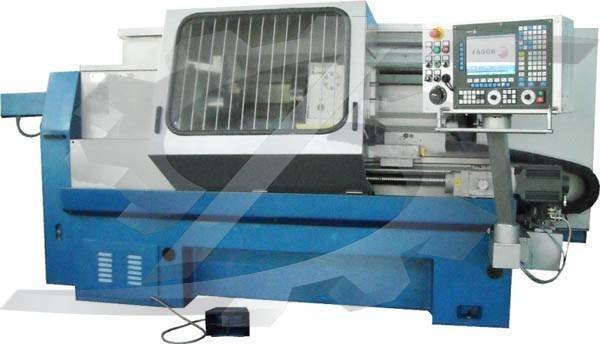

Токарный станок с ЧПУ ГС1725ФЗ

1 Показатели заготовки, обрабатываемой на станке
1.1 Наибольший диаметр заготовки, устанавливаемой над станиной, мм 500 / -
1.2 Наибольший диаметр обрабатываемой заготовки над станиной, мм 320 / -
1.3 Наибольший диаметр обрабатываемой заготовки над суппортом, мм, не менее 200 / -
1.4 Наибольший диаметр прутка обрабатываемой заготовки , мм - / 52
1.5 Наибольшая длина обработки, мм, не менее 750 / 150
1.6 Высота центров над направляющими станины, мм 250
2 Показатели инструмента, устанавливаемого на станке
2.1 Наибольшая высота резца, устанавливаемого в резцедержателе, мм 25
2.2 Число позиций инструментальной головки
— УГ8; УГ9326 8
— УГ9321 6
2.3 Диаметр отверстия в револьверной голове под цилиндрический хвостовик державки при базировании по отверстию, мм 40
3 Показатели основных и вспомогательных движений станка
3.1 Пределы частот шпинделя, мин -15 – 4000
3.2 Способ регулирования частоты вращения шпинделя бабки шпинделной бесступенчато
3.3 Пределы шагов нарезаемых резьб0, 25-40
4 Показатели силовой характеристики станка
4.1 Наибольший крутящий момент на шпинделе, Нм 200 / 114
4.2 Мощность привода главного движения, кВт 11
4.3 Мощность привода продольного перемещения, кВт 2,5
4.4 Мощность привода поперечного перемещения, кВт 2,5
4.5 Мощность привода охлаждения зоны резания, кВт 0,25
4.6 Мощность привода импульсной смазки суппорта и винтовых пар, кВт 0,2
4.7 Суммарная мощность установленных на станке электродвигателей, кВт 19,6 / 16,45
4.8 Суммарная потребляемая мощность станка,
(наибольшая), кВт 20,1 / 17
5 Показатели габарита и массы станка
5.1 Габаритные размеры станка, мм, не более:
— длина 3160 / 3240
— ширина 1800
— высота 1750
5.2 Масса станка, кг, не более 3500 / 3550
6 Характеристика электрооборудования
6.1 Род тока питающей сети Переменный, трехфазный
6.2 Частота тока, Гц50
6.3 Напряжение, В 380±38
6.4 Напряжение цепи управления, В 24
6.5 Напряжение цепи местного освещения, В 2207
Класс точности станка по ГОСТ 8-82 П
Основные технические данные шпиндельной бабки
Конец шпинделя 6К
Диаметр шпиндельного фланца, мм 205
Диаметр цилиндрического отверстия в шпинделе, мм 72
Основные технические данные задней бабки
Центр пиноли с конусом Морзе 5 по ГОСТ 13214
Наибольшее перемещение пиноли, мм, не менее 180
Величина поперечного смещения корпуса, мм ±15
Основные технические данные суппортной группы
Наибольшая длина продольного перемещения (ось Z), мм 905
Наибольшая длина поперечного перемещения (ось Х), мм 210
Дискретность задания перемещения по координатам, мм
— продольной (ось Z) 0,001
— поперечной (ось Х) 0,001
Точность линейного позиционирования, мм
— продольного перемещения (ось Z) 0,010
— поперечного перемещения (ось Х) 0,005
Наибольшая скорость подвода и отвода инструмента, м/мин:
— в направлении продольного перемещения 10
— в направлении поперечного перемещения 7,5
Максимальная рекомендуемая скорость, мм/мин
— продольного перемещения (ось Z) 2000
— поперечного перемещения (ось Х) 1000
