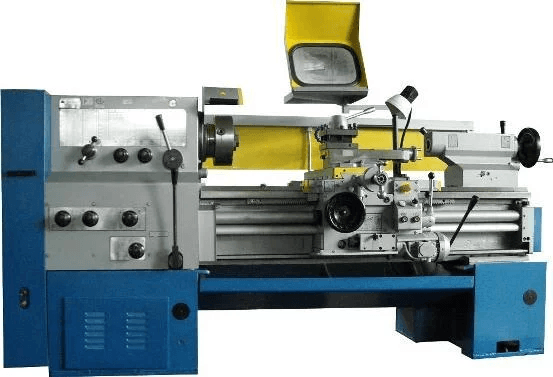

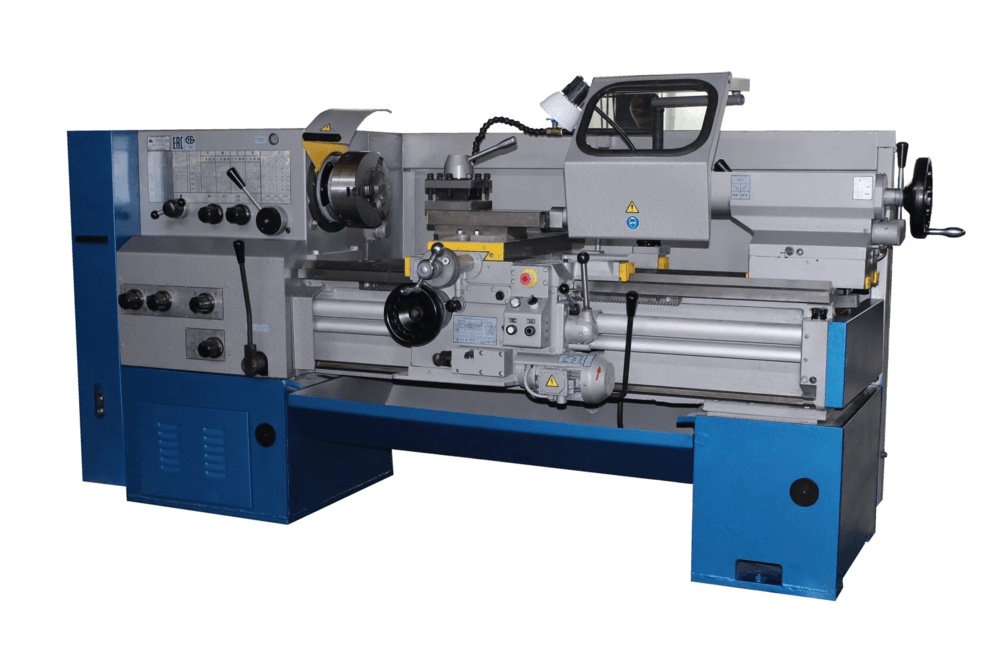

Токарно-винторезный станок ГС526У

Основные характеристики станков модели ГС526:

• наибольший диаметр обрабатываемой заготовки над станиной/ над суппортом 500/ 275 мм;
• диаметр цилиндрического отверстия в шпинделе 55 мм;
• наибольшая длина обрабатываемой заготовки не менее 1000 мм;
• предел числа оборотов шпинделя 16 — 2000 об/мин;
• мощность привода главного движения 7,5 кВт;
• класс точности П (по ГОСТ 8-82);
• габариты станка, не более: длина — 2800 мм, ширина — 1265 мм, высота — 1360 мм

Особенности конструкции ГС526У
Дополнительный индекс «У» в обозначении модели ГС526 означает, что станок оснащен фартуком с встроенным двигателем ускоренного перемещения и коробкой подач, обеспечивающей возможность нарезания резьбы 11 и 19 ниток на дюйм без замены сменных шестерен в коробке передач.
Отличительные характеристики: литая станина и основание, автоматическая централизованная смазка, пневматическое устройство для легкого перемещения задней бабки, электромагнитная муфта аварийного останова, опережающая смазка механизмов, закаленные направляющие, высокоточный шпиндель с отверстием 55 мм.
Модификации станка ГС526:

• «Б1», «Б2» и т.д. – при изменении основных технических характеристик;
• «У» - при оснащении станка фартуком с встроенным двигателем ускоренного перемещения и коробкой подач, обеспечивающей возможность нарезания резьбы 11 и 19 ниток на дюйм без замены сменных шестерен в коробке передач;
• «С» - при оснащении станка сверлильно-фрезерным приспособлением, предназначенным для выполнения сверлильных, фрезерных работ и нарезания резьбы под разными углами на деталях, установленных на суппорте станка;
• «В» - станок с наибольшим диаметром устанавливаемой заготовки над станиной 630 мм, обрабатываемой заготовки над суппортом 420 мм;
• «А» - при заказе станка с измененным профилем направляющих станины;
• «Г» - при заказе станка с выемкой в станине;
• «Д» - при заказе станка с диаметром отверстия шпинделя 70 мм;
• «Д1» - при заказе станка с диаметром отверстия шпинделя 95 мм;
• «К» - при заказе станка с закрытой задней зоной;
• «Л» - при заказе станка с ценой деления лимба поперечного перемещения 0,02 мм;
• «М» - при заказе станка с механизированным приводом верхней части суппорта;
• «Ц1» («Fagor»), «Ц2» («СКБ ИС»), «Ц3» («SINO») и т.д. – при заказе станка с различными устройствами цифровой индикации и преобразователями линейных перемещений.
• «РЦ» - при заказе станка с устройством цифровой индексации и преобразователями линейных перемещений и с бесступенчатым регулированием частоты вращения шпинделя;
• «Е» - при поставке станка, имеющего маркировку «СЕ» и соответствующего требованиям безопасности Директив ЕС.

Станки модели ГС526 выпускаются с межцентровым расстоянием (РМЦ) 1000 мм, исполнения ГС526-01 с РМЦ 1500 мм, исполнения ГС526-02 с РМЦ 2000 мм, исполнения ГС526-03 с РМЦ 3000 мм
